1、"扇机互补"的设计理念

2、什么是"扇机互补"

3、"扇机互补"的价值

4、"扇机互补"的应用范围

一、"扇机互补"的设计理念:
"扇机互补"是由润东方提出的最新车间降温解决方案,并在服务市场中得到成功实践,同时被中国首家工业大风扇厂家所认可并主张推广该设计理念,也逐渐被一些设计院所关注,是一种行业前沿、高度优化的设计理念。“扇机互补”势必将引导低碳通风降温工程设计走向更加专业化、为客户创造更大的经济效益与社会价值的大方向!
二、什么是扇机互补:
"扇机互补"是指将风靡通风降温市场的大型工业风扇(工业大吊扇)蒸发式冷气机(俗称环保空调)两类各有明显优势的产品,通过专业设计、计算,结合客户的实际需求,科学客观地为客户高大型空间进行互补式通风降温设计,大限度地为客户需求进行全方位细致入微考虑,令方案实施后,两类产品优势互补,在各自发挥大效果的同时,又弥补了彼此效能上的不足,最终共同体现出很好的综合效果与应用价值。
三、扇机互补的价值:

1、大风量、超静音,在高大型的室内空间形成类自然的立体微风系统,通风降温好,覆盖面积广;

2、不单可实现工作人员体感降温,更可实现环境整体降温,配合一定风速,令人体感舒适。而对于对环境湿度有要求的场所,还能保持室内空气干燥,避免设备及产品锈蚀、变质;

3、营造新风环境,可以达到单独使用大风扇或单独使用蒸发式冷风机均无法达到的全方位环境改善目标;

4、冷风机与风扇依季节需要可单独使用其中一套系统,甚至于单独使用一套系统中的一或几台设备,最大限度满足客户实际需要,降低运行费用;

5、通风、降温、安全性、节约、美观,各项客户关心的目标一次全实现;

某种意义上,可取代传统空调,若与空调配合使用,可以大大的解决空调能耗。

四、扇机互补应用范围:

1、几乎适用于所有的大型建筑室内空间。

2、既追求良好通风降温,也要满足建筑屋面的承重安全性、空间美观性,更要节约投资费用的大型室内生产工作场所。

目录二/Contents

5、"扇机互补"典型解决方案

6、客户需求背景

7、"扇机互补"组合系统

8、"扇机互补"方案实际效果

五、"扇机互补"典型解决方案:

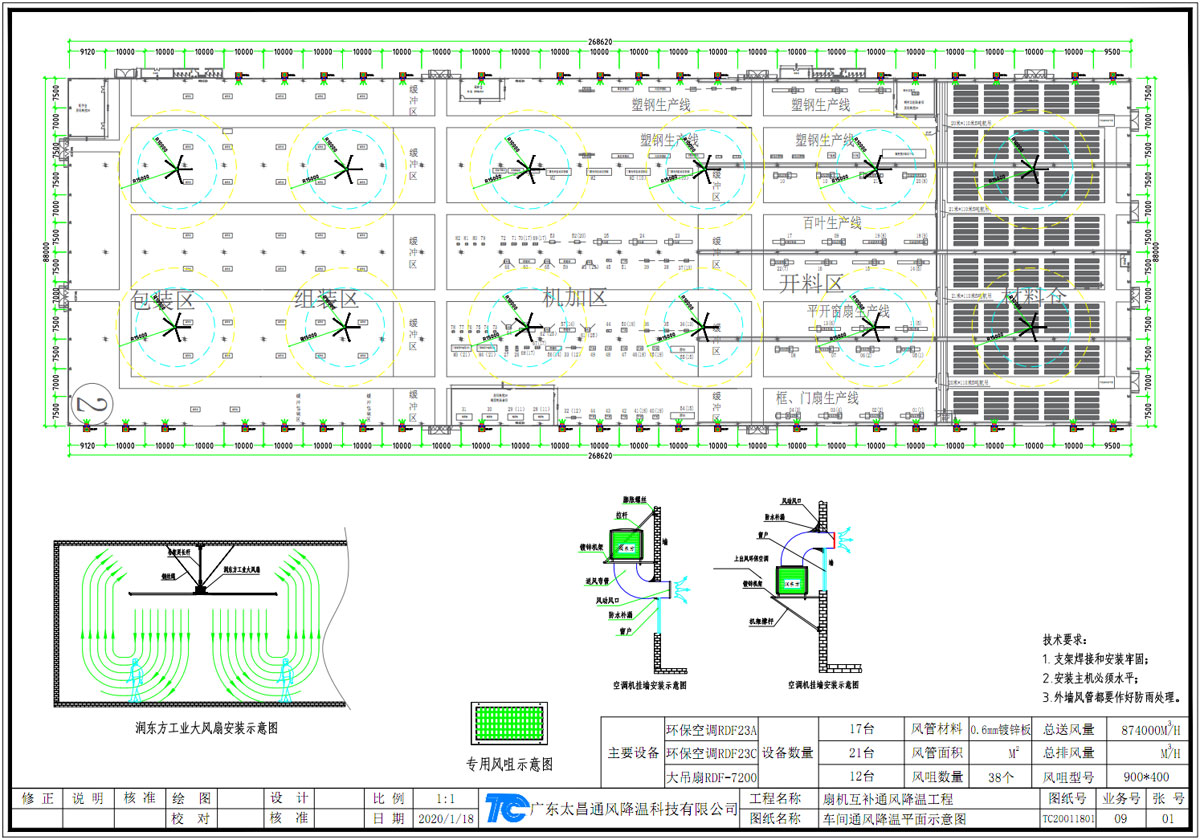

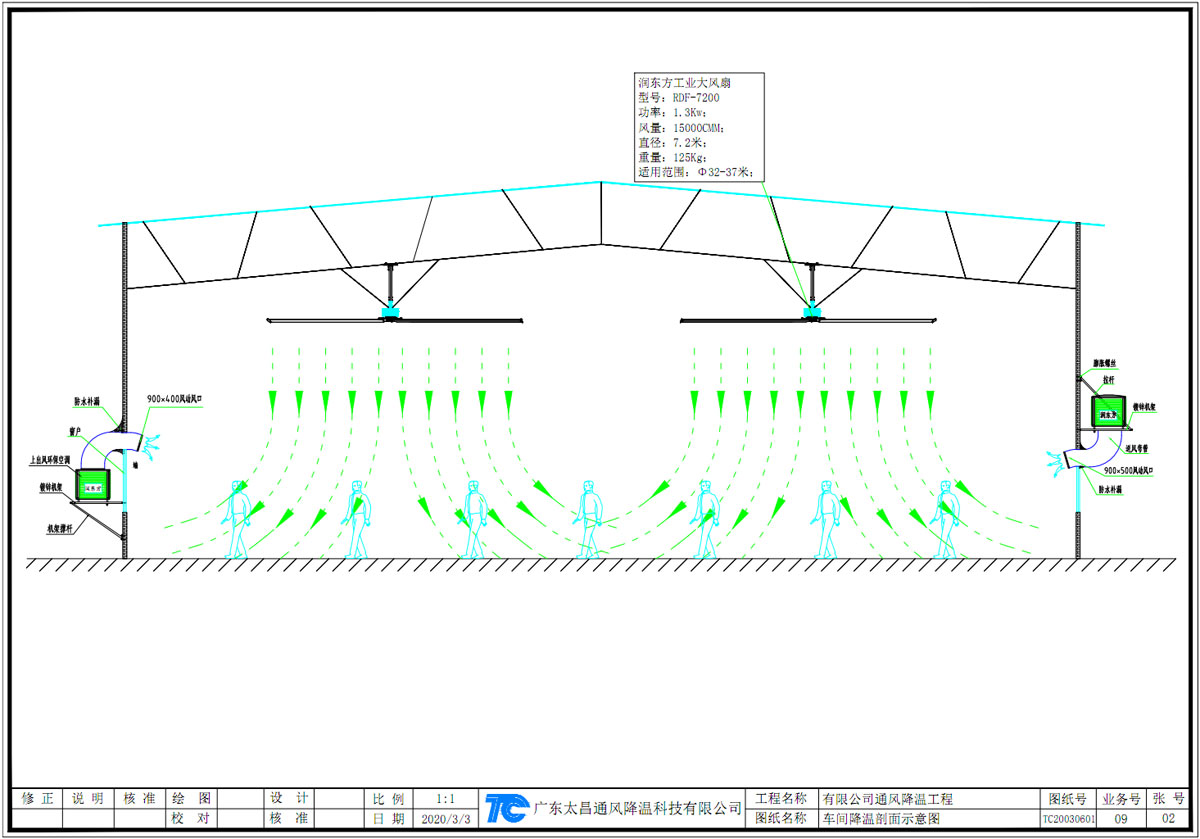

车间降温剖面示意图 车间通风降温平面示意图
本方案设备一览表
主要设备 润东方永磁直驱工业大风扇
润东方环保空调
排风方式 正压排风
主机型号 RDF-7200/RDF-23 降温面积 约21000㎡
主机数量 12台/38台 总新风送风量 874000CMH
主机安装方式 室内吊顶安装/室外挂墙安装 最大空气流通量 180000CMM
送风方式 整体通风降温 换气次数 约10次/小时(离地高度约4米计)
送风口型号 双层自动送风口900*400 出风口降温效果 4-10℃
送风口数量 38个 风管材料 国标镀锌板
五、客户需求背景:
如上图所示,该客户是广东一家大型知名的五金加工制造企业,平面图是该企业的一个组装车间,车间长约260m,宽约85m,楼层高度10m,属于砖混结构式建筑。车间共有工作人员80人,主要分布在8条生产线周边,工位较为分散,有轻微发热生产设备,实际计算环境改善面积约8000m²,夏季高温天气时室内温度一般都在38℃以上,加上室内通风不畅,客户一直在改用各种方式进行通风降温改造,包括使用传统的大壁扇、负压风机,但其并不具有有效覆盖的通风效果,更不必说实现降温目的;考虑过以大型工业风扇通风降温,但大风扇虽具有良好的通风功能,也能让员工体会到一定温差,但毕竟不能为工作区域进行十分良好的整体环境降温,至于传统的中央空调,因该车间空间体积过大,且员工位置分布很散,最终因初期投资及运行费用预算过于庞大而作罢。 客户最终选定了本公司设计部门提交的“扇机互补”解决方案,方案概述如下:
六、“扇机互补”通风降温解决方案:

基于该客户实际8000平米高大型的建筑室内空间实际需要,设计了两套系统组合使用:

工业大风扇系统:设计润东方 RDF-7200型工业大风扇(1.3KW,直径7.2m,风量15000CMM)共计12台;

蒸发式冷气机:设计润东方RDF23型冷气机(环保空调)(1.5KW,每小时输送冷鲜风量23000CMH)共计38台。

七、“扇机互补”方案实际效果:
A、两套系统同时开启时

夏季高温天气正常生产使用时,同时开启运行两套系统——以室外挂墙安装的38台冷风机源源不断地大量输送经降温、过滤后的新鲜冷风,经室外导风管入窗后,配合自动左右摇摆式送风方式,向车间内部输送每小时高达874000立方米的新鲜冷风,再辅以悬挂于室内高处的12台大吊扇缓慢旋转,以每分钟最大180000立方米的巨量空气流通量,进行大范围、立体驱动,将冷风机送入的大量冷鲜风进行有效流通扩散,均匀的输送到车间各处,起到了人员、环境双重良好的通风降温效果。该设计在确保良好通风降温效果的同时,兼顾了建筑屋面承重的安全性、空间美观性,节约了投资与日常费用运行,可产生良好的经济与社会价值。模拟如下:

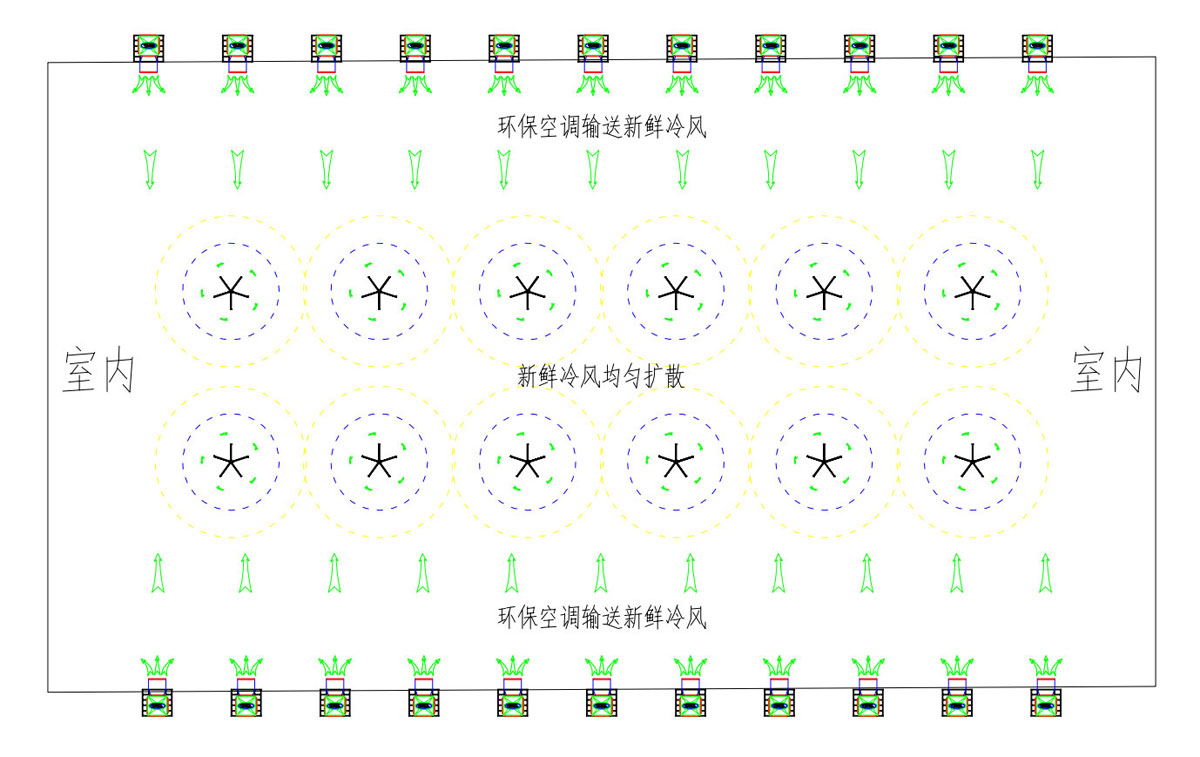

室内环保空调输送新鲜冷风示意图
B、两套系统单独开启时

另该解决方案另一亮点是:依用户实际需要(用户非满员生产时,或春秋季节气温不是很高,但车间又有些闷热时),以上设计的两套降温系统可以单独使用,甚至于可以在单独使用其中一套系统时,还可实现单独控制,单机使用,可大程度满足用户在不同季节、不同的生产时期的实际需要,支持促进企业良好的节能降耗目标。

八、扇机互补的本质:
扇机互补的本质上是一种高度优化、行业前沿的高大型空间的通风降温解决方案,它实际上是大风扇应用效果的增强版解决方案,可以实现大风扇所不能达到的对环境进行直接降温的效果,大限度实现人员与环境双重降温的目标,可以满足更大的用户需求。
